第一章       公司简介

AG Neovo是全球专业及消费市场高端监视器的领导品牌。AGNeovo由希腊字Neo（新）与Vo（视野）所组成，创立于1999年,各区域的总部分别设于荷兰鹿特丹、美国加州与中国(台北)，办事处遍及欧洲、亚洲及北美地区。

AG Neovo工业级高清视频监视器在全球的安防监控、机场(航显、X光行李检测仪)、轨道交通(地铁、高铁、城铁)、高速公路、船舶、码头(港口)、楼宇、核电(电力)、高科技(实验室、无尘环境)、能源、钢铁、水泥、烟草、车间、医疗、百货时尚业、银行、学校、博物馆、公共场合、博弈(赌场)等行业均有广泛的应用，是各产业内专业人士采用高端耐用监视器的首选。

第二章       本方案概述

AG Neovo工业级专业拼接屏方案,是以AGNeovo屏幕为核心显示单元的视讯系统方案，本系统除了使用全高清液晶拼接显示单元外，其他控制及处理监控系统是针对需方具体的需求而专门设计的。方案的核心显示设备是由AG Neovo推出的最新工业级专业拼接显示屏和外置图像拼接处理器组成；AG Neovo卓越的显示技术与外置图像处理器的分辨率相叠加，从而实现整屏超高分辨率的显示效果，并且通过控制软件，用户可以将想要显示的图文信息、影像信息、数据处理等信息同时显示在大屏幕上的任何位置。整套系统实现了多路高速视频信号的统一显示、多种类型信号相互叠加等显示功能，从而为复杂的实际现场应用制订出了一套完美的显示系统解决方案;AG Neovo大屏幕显示系统将硬件拼接技术、多屏图像处理技术、信号切换技术等完美整合，形成一个拥有高亮度、高清晰度、寿命长，低功耗、低维护成本的尖端液晶拼接显示系统。这套系统采用工业标准打造，可以承担长时间，高亮度的连续工作；系统采用宽温设计，可以适合在温度苛刻场所。

通过本系统可以将目前国际各种视频标准信号如：VESA，PAL，NTSC，SECAM等在液晶拼接显示屏上显示，形成一套功能完善、技术先进的信息显示管理控制系统，为需方提供一个交互式的灵活系统，系统提供了各种标准接口，除了BNC标准工业视频接口外，更是提供了VGA、DVI、HDMI、YPbPr、S-Video等接口。

 一、 2.1系统介绍

AG Neovo显示屏的特征及显示原理

液晶显示原理及构造

二、 2.1.1液晶（liquidcrystal）

“液晶”是液态晶体的简称，它是一种既像液体（能流动）又拥有晶体（有晶体的光学性质）特性的的物质。液晶分子的排列有一定秩序，在外界电场的作用下液晶分子的排列会发生变化，从而影响它的光学性质。通过所加电场强弱改变其透光性。

三、 2.1.2液晶屏（LiquidCrystal Display，以下简称LCD）

液晶屏是由两块平行的薄玻璃板构成，两玻璃板之间的距离非常小，填充的是被分割成很小单元的液晶体。液晶本身不发光，它依靠液晶屏的背光灯管作为光源，通过控制加在每个液晶体上的电压使液晶体的透光性产生变化从而显示出不同的颜色，使整个屏幕显示出彩色的图像。液晶屏的优势在于屏体厚度薄、重量轻、显示密度高（分辨率高）、无辐射、单元显示面积大、画面稳定无闪烁、色彩还原性好，低能耗和环保等特点。与CRT显示器相比，液晶显示器的耗电量只有CRT的1/3，厚度只有1/8，重量不到1/3，节省空间60％以上。

四、 2.1.3 LCD拼接显示屏

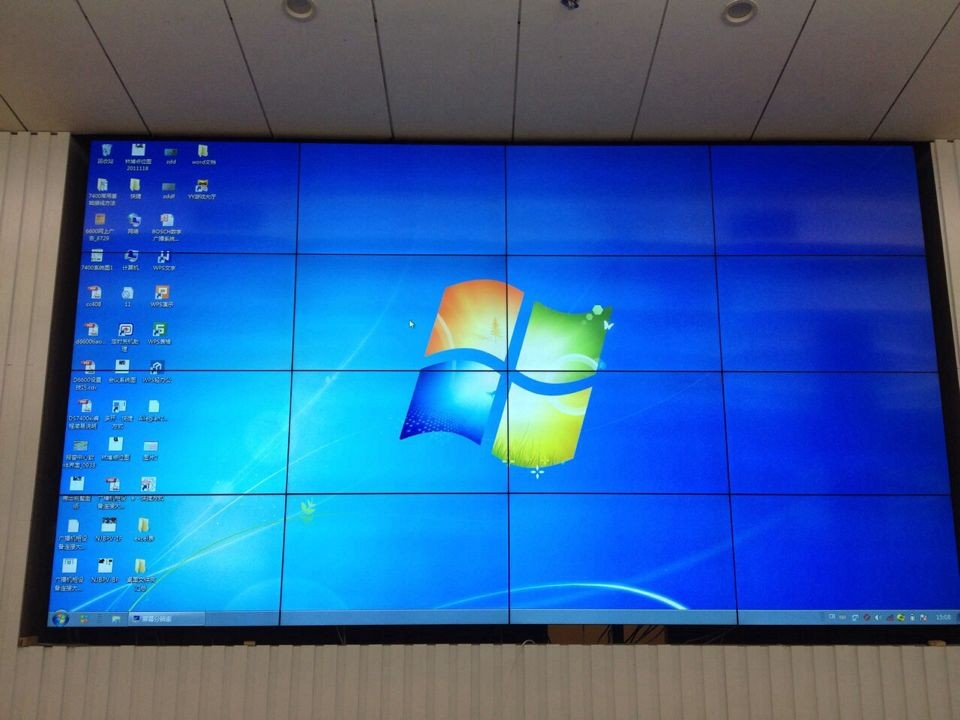

AG Neovo液晶拼接墙是由多个专业液晶屏作为显示单元以矩阵排列（例如2×2，3×3，4×4及更大的自由无限拼接）组成一个大屏幕显示屏；每个子屏幕显示大图象的一部分，共同显示一个大的图象，也可分屏显示不同图像。

五、 2.1.4 AG Neovo LCD屏的特征

六、 2.1.4.1卓越的画质

AG Neovo拼接显示单元,具有高亮、高对比、亮度均匀、优秀的灰阶表现及色彩还原,因此拼接后的画质可呈现出极佳的一致性。

七、 2.1.4.2可靠性更好

AG Neovo拼接显示单元,专为日夜连续使用的监控、展示等环境所设计，支持在7x24小时连续使用。

八、 2.1.4.3纯平面显示

LCD是平板显示设备的代表，是真正的纯平显示器，完全无曲率大画面，无变形失真。

九、 2.1.4.4超薄窄边设计

AG Neovo拼接显示单元拥有超大显示面积的同时，还有厚度薄，重量轻等优势，可以方便地拼接、安装。46英寸拼接专用的液晶屏，其优秀的窄边设计已做到了5.4mm。不会影响整个显示屏的整体显示效果。

十、 2.1.4.5 AG Neovo拼接显示单元

l  内置Matrix拼接矩阵软件，可轻松实现屏幕墙拼接功能，无需任何价格昂贵的外接设备，最大支持5×5拼接。

l  网络控制：RS232

客户可以通过网络控制功能进行远程控制和调节显示器。

l  智能电源（SmartPower）技术

系统可控制和预设背光强度，节省功耗可高达50%，充分节省您的能源成本。

l  自动亮度控制

显示器亮度会随周围环境光照而自动调节，无需用户调整。白天不会亮度不够，晚上不会伤眼。

l  内建智慧型散热系统

当显示器内部温度超过设定的临界温度时，内置的智慧型散热系统将自动开启，以确能长时间稳定工作。

l  防灼伤技术(Anti-Burn-in™ Technology)

由于静态图像在屏幕上长时间的停留(尤其是全天候显示关键内容的场所),往往在液晶显示屏上留下图像的“重影”或”残留”现象。AG Neovo的防灼伤技术可防止此现象的发生。

l  全3D处理

所有视频信号都采用3D视频信号处理方式。保证图像清晰，亮色充分分离。

显示器可自动侦测信号源，显示内容，无需用户调整。

l  安规认证
